梯形丝杆加工的结构设计
发布时间：2022-11-23 10:35:06
梯形丝杆主要用于传动和位置调整装置中,在机械行业广泛使用。那么大家对于梯形丝杆加工的结构设计了解多少呢？下面一起跟随小编来了解下吧。

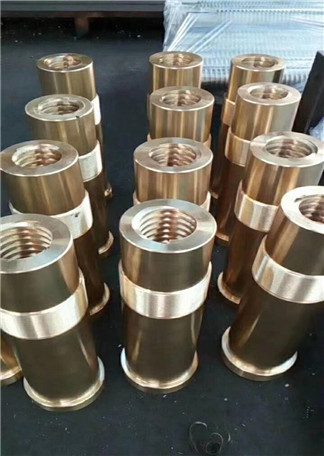

梯形丝杆设备由车床改装,工件转动,刀盘及滚花刀架移动。梯形丝杆加工设计时,由光杆带动丝杠在螺母中转动,丝杆左端装弹簧夹头,工件向左转动进给,光杆、丝杆皆用空心管加工而成。因为中间悬空较长,可以考虑用辅助支架托起。
梯形丝杆加工两种设计的滚花刀装置方式相同,只是支承架与机床的连接部分有所区别。在支承架上加工一孔,在加工部位对面横向过孔中心线铣槽与通孔:槽宽与滚花刀柄等宽,深与刀柄等高,靠近槽接孔处下边齐槽根部垂直铣―窄细槽,便于滚花挤出的细微铁屑流出,防止滚花轮滞塞、卡紧。滚花刀用快换盖板压住,由带梅花手柄的螺杆将滚花刀柄顶紧。圆钢经过导向套后被滚花,紧接着被高速铣削,实现两道工序一次完成。导向套用工具钢调质加工而成,其上铣一开口,长与支架端面平。导向套定位销孔、装配螺钉与支架配作，要确保开口正对槽中心线。
以上便是小编整理的梯形丝杆加工的结构设计的相关内容，希望上述内容能够帮助到大家，想要了解更多的相关内容欢迎大家继续关注我们的网站。
